施工業者目線の
建設DXソリューション

デジタルツイン制作から
最適な施工プランのご提案までお任せください。

DXソリューションの導入効果

CASE

建設現場のお困りは、
石井土木のDXソリューションで解決できます

3Dスキャニングで、
測量を省力・正確に!

3Dスキャニングでは、地上型レーザースキャナーにより現況地盤をスキャニングし、最小1.6ミリ単位での正確な点群データを取得します。設計の大前提となる測量を、迅速かつ正確に行うことができ、あなたのプロジェクト全体の精度が高まります。

BIM/CIMモデリングで、
みんなの認識をひとつに!

BIM/CIMモデリングでは、誰が見てもわかりやすい3Dモデルを作成し、計画・設計から実際の施工、完成後の維持管理に至るまで、みんなで同じ認識のもと進めることができます。

デジタルツインで試算や
シミュレーションを効率的に

施工予定地と全く同じものをデジタル空間に出現させるのが、デジタルツインです。これまで多くの手間がかかっていた原料の試算や構造のシミュレーションも、詳細かつスピーディに行うことができるので、あなたのプロジェクトの生産性が大幅に向上します。

はじめてのDX導入も安心!
施工業者目線で
施工プランをご提案

石井土木のDXソリューションは、ただデータを納品して終わりではありません。デジタルツインをもとに、施工現場で想定される危険箇所や干渉部分を発見し、フィードバックします。自社で施工を行っているからこそわかる、適切な施工プランをご提案します。

ICT建機用のデータ作成も
おまかせ

石井土木のDXソリューションは、ただデータを納品して終わりではありません。デジタルツインをもとに、施工現場で想定される危険箇所や干渉部分を発見し、フィードバックします。自社で施工を行っているからこそわかる、適切な施工プランをご提案します。

CASE

建設現場のお困りは、
石井土木のDXソリューションで解決できます

3Dスキャニングでは、地上型レーザースキャナーにより現況地盤をスキャニングし、最小1.6ミリ単位での正確な点群データを取得します。設計の大前提となる測量を、迅速かつ正確に行うことができ、あなたのプロジェクト全体の精度が高まります。
BIM/CIMモデリングでは、誰が見てもわかりやすい3Dモデルを作成し、計画・設計から実際の施工、完成後の維持管理に至るまで、みんなで同じ認識のもと進めることができます。
施工予定地と全く同じものをデジタル空間に出現させるのが、デジタルツインです。これまで多くの手間がかかっていた原料の試算や構造のシミュレーションも、詳細かつスピーディに行うことができるので、あなたのプロジェクトの生産性が大幅に向上します。
石井土木のDXソリューションは、ただデータを納品して終わりではありません。デジタルツインをもとに、施工現場で想定される危険箇所や干渉部分を発見し、フィードバックします。自社で施工を行っているからこそわかる、適切な施工プランをご提案します。
施工プランが確定したら、デジタルツイン、設計図書(平面図・横断図・縦断図)またはICT建機用設計データと共にお客様に納品します。あなたのDX推進にとことんお付き合いするパートナーとなります。

BIM/CIMモデリングは
これからの土木建設工事に不可欠な技術です

2023年度より、国土交通省直轄工事において、BIM/CIMモデルの活用が原則化されました。今後、この流れは地方公共工事にも適応されると予測されます。

BIM/CIMモデリング、
デジタルツインデータでできること

誰が見てもわかりやすい3D図面で、関係者協議や住民説明会での合意形成をスムーズに。
施工前の正確なシミュレーションにより施工順序を最適化し、工期を短縮。
土嚢一個まで自動で割り出せるので、原材料のロス率を削減。
技術者の熟練度に頼ることなく、設計ミスや干渉部分を事前に発見。
現場踏査が困難な場所でも、作業現場内の危険箇所を事前に把握でき、安全性が向上。
型枠支保工が構造物の重さに耐えられるか試算し、プランの妥当性を確認します。
現場踏査が困難な場所でも、作業現場内の危険箇所を事前に把握でき、安全性が向上。

導入事例

EXAMPLE

CASE 01 土砂災害復旧のための谷止工事

シミュレーションにより、
土砂災害防止効果の最も高いプランを構築

発注者から貸与された図面は現況と異なっており、土砂災害防止を目的とした谷止工躯体の設計位置が妥当かどうかわかりませんでした。そこで、現況地盤の精密なスキャンデータに躯体モデルを配置し、最も地耐力の高い位置を確定させたうえで施工しました。

CASE 02 土砂災害復旧のための谷止工事

現場条件に応じた
臨機応変な仮設計画を立案

型枠工事を行うために、組み立てが容易で足場を必要としない残存型枠「プロテロックピアス」を採用しました。しかし、コンクリート圧力により型枠パネルが不均一変位するのが懸念材料だったので、型枠パネルに角パイプを縦横一定間隔に配置して外側から変位を抑制し、なおかつ角パイプを利用して足場ブラケットを設置することで、施工性と安全性を兼ね備えた仮設足場兼型枠支保工を実現しました。

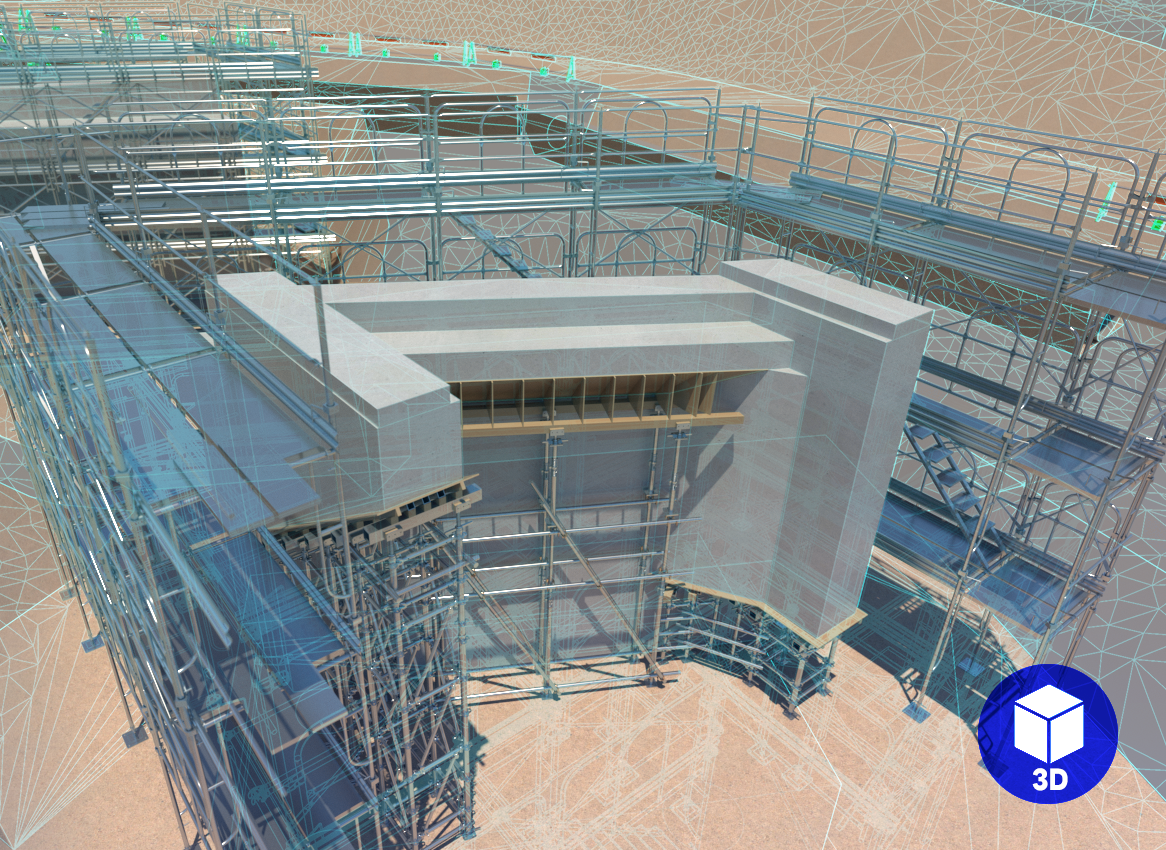

CASE 03 橋梁下部工事

支持岩盤の位置が3mも違う!
不測の事態にも素早く対応

地盤調査の結果、支持岩盤高が想定より3mも深かったことが判明。デジタルツインに速やかに反映し、後方変更・用地追加買収・親杭横矢板工法・地盤改良・基礎杭打設といった様々な要素の可否に関して、地権者及び発注者との綿密な協議が必要でした。デジタルツインを基に協議を行なったことで、関係者間で共通の理解を築くことができ、その結果早期に問題を解決することができました。

CASE 04 用水路工事

ひらけた現場でICT建機が真価を発揮!
ないものは自分たちでつくり創意工夫

目立った障害物がなく、総延長の長い仮設水路敷設替工事であったことからICT施工が最適であると早々に判断し、3D設計データにより仮設道路構築・管水路床掘・法面整形等を無丁張で施工しました。 特にU型側溝のカーブ部施工においては、水糸を張る従来工法では低品質かつ非効率であると考え、杭ナビと特製アルミ製治具(弊社設計)を活用した無丁張施工を実現しました。

STRENGTH

施工業者目線の

「かゆいところに手が届く」シミュレーションで、

あなたの現場の省力化・生産力向上をサポートします

施工業者目線の
「かゆいところに手が届く」
シミュレーションで、あなたの現場の省力化・生産力向上をサポートします

建設業界内において同様の技術を提供しているのは「測量業者」や「設計コンサルタント業者」がほとんどです。 しかし、石井土木は実際に実施工を行う施工業者なので、施工業者目線で多角的なシミュレーションを行い、最適かつ現実的な施工プランのご提案が可能です。

担当者メッセージ

MESSAGE

建設業全体の省力化・効率化、利益の最大化に寄与できると確信しております。

デジタルツインを用いると、あらゆる条件下で簡単にシミュレーションを繰り返すことができます。これにより、短期間で最適な施工プランを提示するだけでなく、災害やトラブルを未然に防ぎ、現場スタッフの負担を減らすことも可能になりました。発注者や地権者の皆様からも大変好評を得ております。 デジタルツインの力を最大限発揮するため、時間の許す限り細部の造形までこだわってモデリングしています。お客様の施工がスムーズに進行し、モデリングしたとおりのものが現場にできあがったときの達成感は筆舌に尽くしがたく、この仕事で最もやり甲斐を感じる瞬間です。 3Dによる技術革新は建設業全体の省力化・効率化、利益の最大化に寄与できると確信しております。まずは、あなたの現場のDX化のサポートを、私たち石井土木にお任せください!
工事部 SE・ICT担当
土田 錬

納品までの流れ

FLOW

01
お問い合わせ
お電話またはフォームよりお気軽にお問い合わせください。
02
ヒアリング
プロジェクトの詳細をお聞きします。図面および測量データをご提供いただきます。
03
お見積り
ヒアリング内容をもとに、お見積もりをお出しします。
ご発注・ご契約
04
3Dスキャニング
施工予定地にて、地上型レーザースキャナーを用いた3Dスキャニングを行います。
※測量データをご提供いただく場合は不要です
05
デジタルツイン
データ作成
図面データを基にBIM/CIMモデリングを行い、3Dスキャンデータがある場合はこれに集約します。
06
施工プランのご提案
デジタルツインを用いたシミュレーションをもとに、最適な施工プランをご提案します。
07
データ修正
施工プランが確定するまで、何度かデータの修正を行います。修正回数はご予算に応じます。
08
納 品

設計図書またはICT建機用設計データとともに納品いたします。

よくあるご質問

FAQ

スキャンデータを伴わないデジタルツイン及び諸納品データ作成のみのご依頼であれば、全国どこからでもご依頼いただけます。

地上型レーザースキャナによる現地3Dスキャニングを希望される場合、通常は本社所在地(仙台市青葉区)を起点とした半径約150km圏内に限りご対応させていただきますが、ご要望に応じて圏外エリアにも出張させていただきます(※出張費は別途ご請求となります)。

躯体及び土工モデル作成

各1~4日

スキャンデータ処理

1~2日※

仮設物モデル作成

2~10日

↓ 施工プラン確定後

建設機械用設計データ作成

1~3日※

設計図書作成

2~7日※

合計所要時間

4~30日

小・中規模工事を対象とした場合の所要時間の目安です。 ※はオプションサービス

BIM/CIMソフトウェアをお持ちでない場合

無償かつログイン・インストール不要のオンラインビュアー用URLを共有させていただくか、専用のビュアーファイルをこちらで手配いたします。

BIM/CIMソフトウェアをお持ちの場合

上記オンラインビュアー用URLを共有させていただくか、閲覧可能なファイル形式に変換したうえでデータ納品させていただきます。
用途に応じて、下記のソフトウエアを使用しています。

BIM/CIM
モデリング

SketchUp, TREND-CORE, SiTECH3D

スキャンデータ処理

TREND-POINT, MAGNET Collage

建設機械用設計データ作成

Trimble Business Center,
3DOffice, SiTECH3D

設計図書作成

SketchUp, TREND-CORE,
TREND-POINT, A-NOTE

下記のファイル形式にてデータ出力可能です。
LandXML .xml
AutoCAD DWG .dwg
AutoCAD DXF .dxf
TOPCON TP3 .tp3
はい。
お見積もりは無料で対応いたしますので、お気軽にお問い合わせください。
